TG સિરીઝ હાઇ-પ્રિસિઝન સરફેસ ગ્રાઇન્ડીંગ સોલ્યુશન

TG સિરીઝ હાઇ-પ્રિસિઝન સરફેસ ગ્રાઇન્ડીંગ સોલ્યુશન

એરોસ્પેસ, મશીન ટૂલ મેન્યુફેક્ચરિંગ, ઓટોમોટિવ ભાગો, સેમિકન્ડક્ટર ઉદ્યોગ અને અન્ય ક્ષેત્રોમાં વ્યાપકપણે લાગુ પડે છે, ઉચ્ચ-ચોકસાઇ અને ઉચ્ચ-સપાટી ગુણવત્તાવાળા પ્લેન અને સ્ટેપ સપાટીઓનું ઉચ્ચ-કાર્યક્ષમ ગ્રાઇન્ડીંગ.

ચિત્ર -1

તપાસ

તકનીકી પાત્રો

IT3-IT1 ગ્રેડ, સપાટીની ખરબચડી ≤Ra0.2

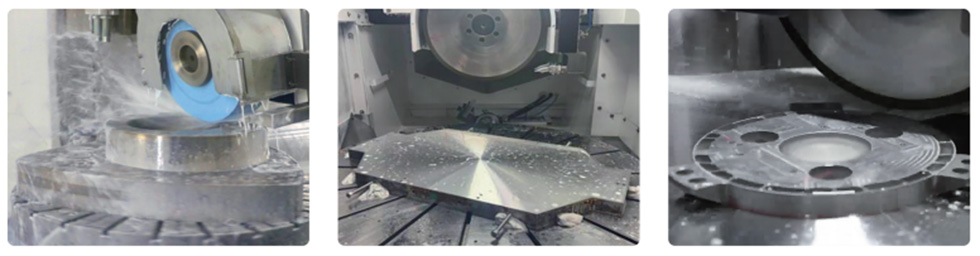

ચિત્ર -2

મુખ્ય લક્ષણો

1. ઉચ્ચ ચોકસાઇ

હાઇડ્રોસ્ટેટિક ટેકનોલોજી અને ડાયરેક્ટ ડ્રાઇવ ટેકનોલોજી અત્યંત ઉચ્ચ પ્રક્રિયા ચોકસાઈ અને ચોકસાઇ રીટેન્શન સુનિશ્ચિત કરે છે;

2. કોમ્પેક્ટ સ્ટ્રક્ચર, ઓછું કંપન

ગ્રાઇન્ડીંગ હેડ સ્પિન્ડલ એક સંકલિત ઇલેક્ટ્રિક સ્પિન્ડલ અપનાવે છે, અને BALANCE ઓનલાઇન ગતિશીલ સંતુલન ગોઠવી શકાય છે (વૈકલ્પિક);

3. એડજસ્ટેબલ વર્કટેબલ એંગલ

મશીનિંગના વિવિધ સ્વરૂપો માટે અનુકૂલનશીલ;

4. ઉચ્ચ કઠોરતા

માર્બલ બેડ બેઝ, ચોકસાઇ સ્તર 00, વસ્ત્રો-પ્રતિરોધક, કાટ-પ્રતિરોધક, ઓછો આંતરિક તાણ, સારી ચોકસાઇ રીટેન્શન.

બોનસ

TG73100	પરિમાણ
વર્કટેબલનું કદ	φ1000mm
મહત્તમ ગ્રાઇન્ડીંગ ઊંચાઈ	350mm
એડજસ્ટેબલ વર્કટેબલ ટિલ્ટ એંગલ	± 3 °
વર્કટેબલ ગતિ	0.1-80rpm (સ્ટેપલેસ)
મહત્તમ સ્પિન્ડલ ગતિ	4500 આરપીએમ
મહત્તમ વર્કટેબલ લોડ (બંધ હાઇડ્રોસ્ટેટિક સિસ્ટમ)	1500Kg
ગ્રાઇન્ડીંગ વ્હીલ વ્યાસ	φ350-φ450 મીમી
સ્પિન્ડલ મોટર પાવર	38 કેડબલ્યુ
મશીન ફૂટપ્રિન્ટ (લંબાઈ × પહોળાઈ × ઊંચાઈ)	5200 × 4800 × 3600mm
મશીન વજન	આશરે 20000 કિગ્રા (સહાયક સાધનો સહિત)

મોડેલ નંબર	ટર્નટેબલ વ્યાસ(મીમી)	મહત્તમ સ્વિંગ વ્યાસ(મીમી)	મહત્તમ વર્કપીસ ઊંચાઈ(મીમી)	મહત્તમ વર્કપીસ વજન (કિલો)
7340 સિરીઝ	φ400	φ500	300	400
7360 સિરીઝ	φ600	φ750	320	800
7380 સિરીઝ	φ800	φ950	350	1000
73100 સિરીઝ	φ1000	φ1150	350	1200
73120 સિરીઝ	φ1200	φ1400	400	2000

પ્રમાણપત્ર

અમારી આર એન્ડ ડી ટીમ નેશનલ યુનિવર્સિટી ઓફ ડિફેન્સ ટેક્નોલોજી , ડેલિયન યુનિવર્સિટી ઓફ ટેક્નોલોજી , હુનાન યુનિવર્સિટી , સેન્ટ્રલ સાઉથ યુનિવર્સિટી અને અન્ય જાણીતી સંસ્થાઓ સાથે લાંબા ગાળાની ભાગીદારી સ્થાપિત કરે છે . યુહુઆન હુનાન યુનિવર્સિટીના ડોક્ટરલ વિદ્યાર્થી માટે સંશોધનનો આધાર પણ છે, દર વર્ષે 5-9 પેટન્ટ મેળવો.

મળ્યું છે36 સંબંધિત પેટન્ટ

2005 માં આંતરરાષ્ટ્રીય ધોરણના ઉત્પાદનોનું પ્રમાણપત્ર

પસાર થઈ ગયો છેISO9001: 2000 આંતરરાષ્ટ્રીય ગુણવત્તા સિસ્ટમ પ્રમાણપત્ર, કોર્પોરેટ ઉત્પાદન ધોરણો સ્થાપિત કર્યા છે
